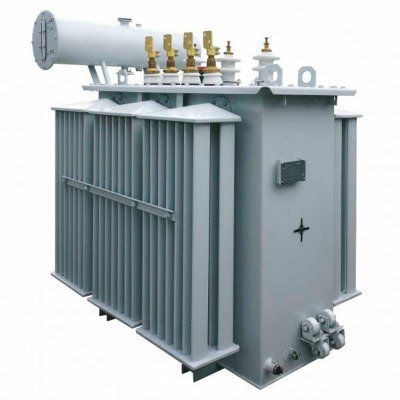

• Трансформатор масляный ТМ 6300/10(6)/0,4

Трансформатор масляный ТМ 6300/10(6)/0,4

Трансформатор масляный ТМ 6300/10(6)/0,4
цена за шт
2576722 руб.
обновлено
01.09.2017
Задать вопрос о товаре
Данная цена товара неактуальна. Подборку предложений с актуальной ценой смотрите в разделе Трансформаторы силовые масляные
или
Добавьте в корзину
Наличие на складе:
в наличии
Доставка:
Самовывоз - 0.00 руб.

Описание и технические характеристики

Трансформатор масляный ТМ с естественным воздушным охлаждением предназначен для преобразования электрической энергии одного напряжения в электрическую энергию другого напряжения. Регулирование напряжения трансформатора ТМ осуществляется в диапазоне до ± 5 % на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки ВН ступенями по 2,5 %.

ТМ cостоит из активной части, крышки и сварного бака овальной формы. На крышке расположены вводы ВН и НН, привод переключателя, расширитель с маслоуказателем и воздухоосушителем.

Активная часть масляного трансформатора ТМ состоит из магнитопровода с обмотками, нижних и верхних ярмовых балок. Трансформатор помещен в бак с маслом для охлаждения и предотвращения разрушение обмоток трансформатора от внешней среды.

Обмотки ТМ сделаны из алюминиевых обмоточных проводов, межслойная изоляция – из кабельной бумаги.

Характеристики

Габаритные размеры - 3450 x 3316 x 3650
Вес - 13380 кг
Номинальная мощность, кВА - 6300
Номинальное напряжение на стороне ВН, кВ - 6, 10
Материал обмоток - алюминий, медь
Схема соединения - У/Ун-0 (звезда-звезда), Д/Ун-11 (треугольник-звезда), У/Zн-11 (звезда-зигзаг)
Климатическое исполнение - У1, УХЛ1
Срок службы - 25
